С 27 августа по 1 сентября этого года на территории ОАО «Транспортно-выставочный комплекс «Россия»» (г. Жуковский, Московская область) проходит очередной Международный авиационно-космический салон МАКС-2013. Сейчас это выставочное мероприятие заслуженно занимает одно из ведущих мест в ряду крупнейших мировых авиа-форумов.
На авиасалоне, помимо других средств ПВО, был представлен зенитный ракетный комплекс «Тор-М2КМ» в модульном исполнении в виде автономного боевого модуля 9М331МК-1 на шасси индийского автомобиля ТАТА (колесная формула 8х8). На том же шасси были выполнены транспортно-заряжающая машина 9Т244К и батарейный командный пункт 9С737МК «Ранжир-М1». По мнению разработчиков, данный комплекс может представлять большой интерес для потенциальных зарубежных заказчиков.
Комплекс «Тор-М2КМ» предназначен для противовоздушной обороны важнейших военных и государственных объектов от ударов самолетов, вертолетов, крылатых, противорадиолокационных и других управляемых ракет, а также планирующих и управляемых авиабомб и БПЛА в пределах зоны поражения, днем и ночью, в сложной метеорологической и помеховой обстановке.
Состав ЗРК «Тор-М2КМ»:
Боевые средства:
- автономный боевой модуль 9А331МК-1

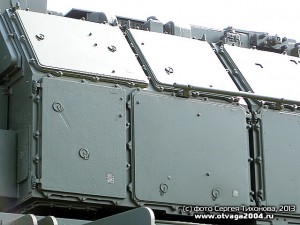

- зенитный ракетный модуль 9М334
Технические средства:
- транспортно-заряжающая машина 9Т244К
- мастерская технического обслуживания 9В887М2КМ / 9В887-1М2КМ
- групповой комплект ЗИП 9Ф399-1М2КМ
- комплект такелажного оборудования 9Ф116
Дополнительно с комплексом может поставляться батарейный командный пункт и средства обучения и тренировки 9Ф678М.
Основные тактико-технические характеристики комплекса:
Количество одновременно сопровождаемых целей станцией обнаружения — 48
Количество одновременно обстреливаемых целей — 4
Количество одновременно сопровождаемых трасс целей с их ранжированием по степени опасности — 10
Дальность обнаружения — 32 км
Угол места обнаружения — 0…32 (32…64) град.
Зона поражения:
- по дальности — от 1000 до 15000 м
- по высоте — от 10 до 10000 м
- по курсовому параметру — от 0 до 8000 м
Скорость поражаемых целей — до 700 м/с
Время реакции — 5…10 сек.
Боекомплект — 8 ракет в двух модулях
Масса — не более 15 тонн
Расчет — 2 чел.
Зенитный ракетный комплекс «Тор-М2КМ» - фоторепортаж и фотодетализация

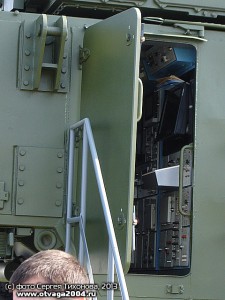

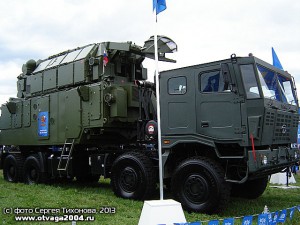

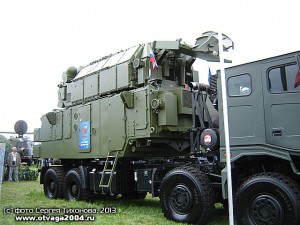

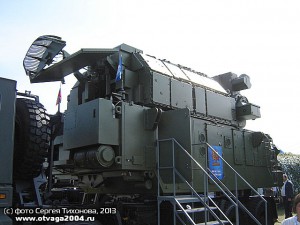

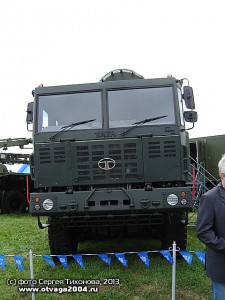

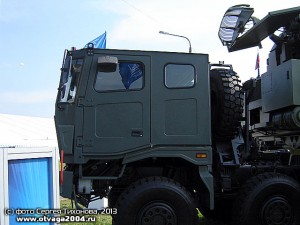

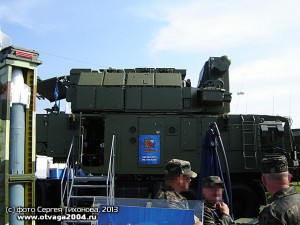

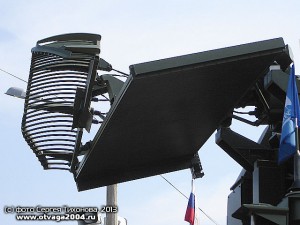

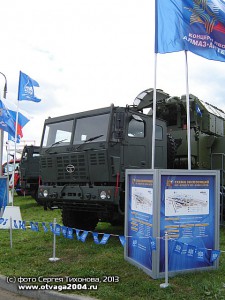

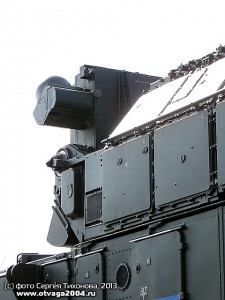

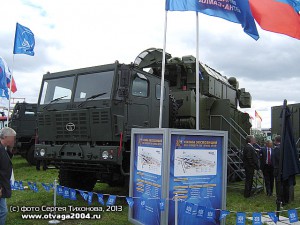

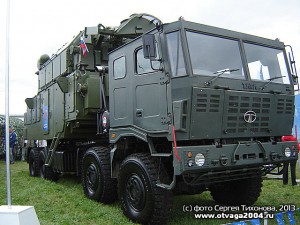

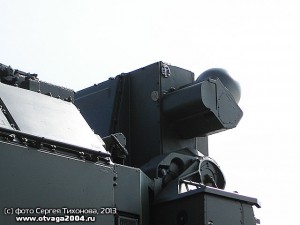

| Автономный боевой модуль 9М331МК-1 | ||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

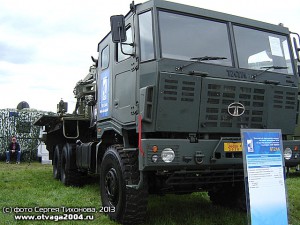

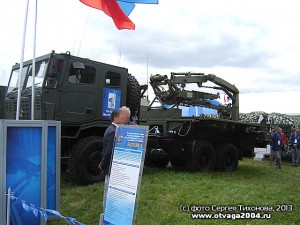

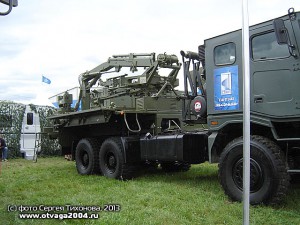

| Транспортно-заряжающая машина 9Т244К | ||
 |
 |
 |

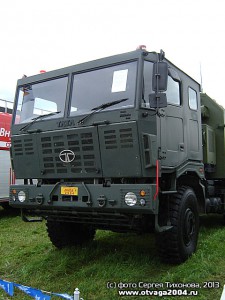

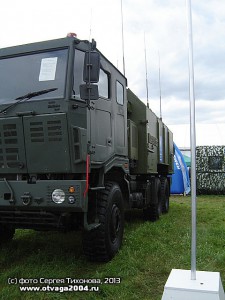

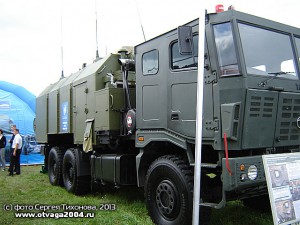

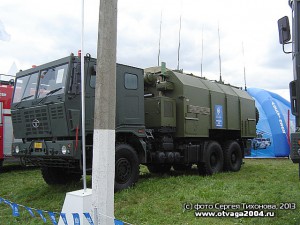

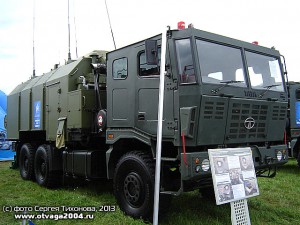

| Батарейный командный пункт 9С737МК «Ранжир-М1» | ||
 |
 |
 |
 |
 |
 |
Фото © Сергея Тихонова
