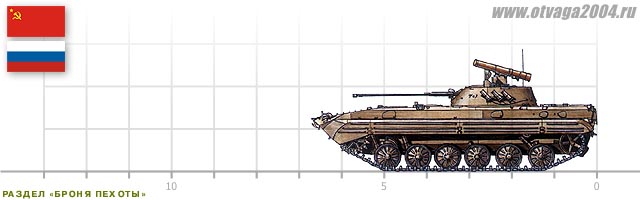

Боевая машина пехоты БМП-2 (объект 675)

Модификации:

• БМП-2 с автоматическим гранатометом АГ-17 на башне

• БМП-2Д («афганский вариант», усилено бронирование, не плавает. 1981 г.)

• БМП-2К (командирская БМП, дополнительные средства связи)

• БМП-2 (модерниз.вариант с автоматич.гранатометом, ТШУ-1 «Штора» и др.)

• БМП-2 с боевым модулем «Бахча-У» (спаренные 30-мм и 100-мм пушки, 2000 г.)

• БМП-2 с боевым модулем «Бережок» (ПТУР «Корнет», новая СУО, доп. вооружение, 2000 г.)

• БМП-2 с усиленной бронезащитой

Зарубежные модификации:

• BVP-2 (БМП-2 Чехословакского производства)

• «Sarath» (БМП-2 производившаяся в Индии)

• BMP-2 (модификация для ВС Финляндии)

Машины созданные на базе БМП-2:

• БРЭМ-4 (ремонтно-эвакуационная машина)

• БМО-1 (боевая машина огнемётчиков)

• Р-149 «Кушетка-Б» (КШМ)

Боевая машина пехоты БМП-2 создавалась на базе БМП-1 для дальнейшего повышения боевых характеристик последней. Разработка велась в КБ ЧТЗ с 1972 г. («объект 769») и в КБ КМЗ с 1974 г. (об.680, 675). Принята на вооружение в 1980 году машина разработки Курганского завода, серийное производство начато на КМЗ с апреля того же года. Впервые была показана широкой общественности на военном параде в ноябре 1982 г. По состоянию на 1995 год БМП-2 находилась на вооружении следующих стран: России, Алжира (230 ед.), Афганистана, Анголы, Армении, Азербайджана, Беларуси, Грузии, Индии, Ирана, Ирака, Иордании, Казахстана, Кувейта, Сьерра-Леоне, Словакии (93 ед.), Судана, Сирии, Таджикистана, Туркмении, Украины, Узбекистана, Финляндии (110 ед.), Чехии (187 ед.), Шри-Ланки, Йемена. К 2013 году БМП-2 находилась на вооружении армий 26 государств ближнего и дальнего зарубежья, но наибольшее их количество находится в России: примерно 5000 в Сухопутных войсках, около 150 в Морской пехоте и некоторое количество в частях ВВ.

На машинах первых выпусков, как на опытном «объекте 675», отсутствовали дымовые гранатомёты и устанавливался второй пулемёт на крыше корпуса над люком старшего стрелка.

Принципиальным отличием от БМП-1 является установленный на БМП-2 новый комплекс вооружения. Дело в том, что с помощью прежнего комплекса (73-мм орудие, спаренный с ним 7,62-мм пулемет и ПТРК «Малютка») с большим трудом решались огневые задачи по поражению типичных «пехотных» целей – открытой, залегшей и особенно укрытой живой силы, легких бронированных машин типа американского БТР М113, легких оборонительных сооружений, а также по отражению атак низколетящих самолетов и вертолетов. Кроме того, опыт боевого применения БМП-1 показал, что орудие 2А28 не обеспечивает эффективной борьбы с танками и другими бронированными машинами как вследствие недостаточной точности и малой дальности стрельбы, так и из-за невысокого могущества действия боеприпасов у цели. Поэтому на БМП-1 для поражения таких целей практически используется только ПТУР.

Основное вооружение БМП-2 – 30-мм автоматическая пушка 2А42, установленная в двухместной вращающейся башне. С пушкой спарен 7,62-мм пулемет ПКТ. На крыше башни между люками командира и наводчика размещена пусковая установка 9П135М (9П135М-1). Таким образом вооружение, установленное в машине, позволяет вести борьбу с различными целями, включая танки и боевые вертолеты.

Шасси БМП-2 с шестиопорной ходовой частью по конструкции и техническим характеристикам аналогично шасси БМП-1.

Боевой расчет машины состоит из 10 человек: не спешиваемая часть (экипаж) 3 человека (командир машины, он же командир отделения, оператор-наводчик и механик-водитель) и 7 стрелков-десантников. Последние могут вести прицельный огонь из личного оружия через специальные амбразуры.

Отделение управления расположено в левой передней части корпуса машины. В нем размещено рабочее место механика-водителя, оснащенное органами управления движением машины, контрольно-измерительными приборами, приборами наблюдения, средством связи ( аппаратом А-3 танкового переговорного устройства – ТПУ). За сидением механика-водителя находится рабочее место одного стрелка. Оно оборудовано амбразурой для стрельбы из личного оружия (в левом борту корпуса), приборами наблюдения ТНП-165А и ТНПО-170А, а также аппаратом А-3 ТПУ.

Правую переднюю часть корпуса машины занимает моторно-трансмиссионное отделение (МТО). Оно совмещено по длине машины с отделением управления. Эти отделения разделены теплозвукоизоляционной перегородкой, в которой имеются люки для доступа к агрегатам МТО. Двигатель, коробка передач и планетарные механизмы поворота объединены в силовой блок, а радиаторы системы охлаждения, системы смазки двигателя, масляной системы трансмиссии, эжектор и воздухоочиститель – в блок охлаждения и воздухоочистки. Последний крепится к балкам крыши корпуса.

Боевое отделение расположено в средней части машины. Оно занимает башню и подбашенное пространство в корпусе. В нем размещены основное и вспомлогательное вооружение и его системы, а также рабочие места командира (справа) и оператора-наводчика (слева). На вращающемся полу смонтированы магазины с патронами для пулемета и система, обеспечивающая ленточное питание пушки бронебойно-трассирующими и осколочно-фугасными выстрелами. Укладки ПТУР установлены в подбашенном пространстве (одна) и на правом борту корпуса (три). Рабочие места командира и оператора оборудованы приборами наблюдения, прицеливания и управления оружием. У командира установлены радиостанция Р-123М и аппарат А-1 ТПУ. У оператора имеются пульт управления системой 902В «Туча» постановки дымовых завес. Для внутренней связи используется аппарат А-2 ТПУ.

В кормовой части корпуса машины в десантном отделении располагаются на своих рабочих местах 6 стрелков. На каждом рабочем месте имеется прибор ТНПО-170А для наблюдения за местностью при движении «по боевому», амбразуры для ведения стрельбы из пулеметов (передние) и автоматов АКМ (остальные). Для входа и выхода стрелков в корме машины имеются две двери. В каждой из них установлен прибор ТНПО-170А, а в левой двери еще и амбразура для стрельбы из АКМ. В крыше корпуса над сидениями расположены два люка для выхода стрелков при движении машины на плаву, ведения огня по воздушным целям, наблюдения за местностью на марше, аварийной эвакуации и т.п. Десантное отделение разделено на две части (правую и левую) средним топливным баком и контейнером электрооборудования, в котором размещены две аккумуляторные батареи, агрегаты электрооборудования и отопитель десантного отделения. В десантном отделении для внутренней связи используются аппараты А-3 и А-4 ТПУ. В нише правой двери размещена радиостанция Р-126.

30-мм автоматическая пушка 2А42 имеет двухленточное питание. Огонь из нее ведется бронебойными, осколочно-фугасно-зажигательными и осколочными трассирующими снарядами. Обеспечиваются два темпа стрельбы – малый (200-300 выстр./мин) и большой (не менее 550 выстр/мин). Прицельные дальности стрельбы по наземным целям составляют 2000 для бронебойных и 4000 м для других типов снарядов. Могут поражаться воздушные цели, летящие с дозвуковыми скоростями на высотах (дальностях) до 2000-2500 м. Боекомплект к пушке 500 выстрелов, 160 из которых – бронебойно-трассирующие. С пушкой спарен 7,62-мм пулемет ПКТ. Наибольшая прицельная дальность стрельбыы из него 2000 м. Питание пулемета ленточное, темп стрельбы – 700-800 выстрелов в минуту.

Пушка и спаренный с ней пулемет стабилизированы в двух плоскостях. Стабилизатор электромеханический 2Э36-1. Наведение оружия на цель осуществляется от пультов управления оператора-наводчика и командира. В стабилизаторе предусмотрены два основных режима работы – автоматический и полуавтоматический. Первый предназначен для стрельбы с места и с ходу по наземным целям. При этом осуществляются стабилизация и стабилизированное наведение спаренной установки в вертикальной и горизонтальной плоскостях. При угле возвышения около 35 градусов происходит автоматическое переключение стабилизатора на полуавтоматический режим, являющийся основным при стрельбе по воздушным целям. В этом случае также производится стабилизация и стабилизированное наведение в обеих плоскостях, но с меньшей точностью. Предусмотрен вспомогательный режим целеуказания, предназначенный для поворота башни в направлении цели, выбранной командиром, с перебросочной скоростью 30 град./с по кратчайшему расстоянию.

Оператор-наводчик пользуется комбинированным (дневной и активнопассивный ночной перископический) прицелом с кратностью увеличения х5,6 в дневной системе и х5 в ночной. При работе в активном режиме с использованием осветителя ОУ-5 дальность видения цели типа «танк» составляет 800 м. С марта 1986 г. вместо прицела БПК-1-42 устанавливается прицел БПК-2-42 с несколько более высокими характеристиками. Кроме прицела БПК-1-42 на рабочем месте наводчика имеются 3 перископических электрообогревных смотровых прибора ТНПО-170А и 1 прибор ТНПТ-1. У командира машины установлены монокулярный перископический дневной прицел 1ПЗ-3 с кратностями увеличения х1,2 и х4, два смотровых прибора ТНПО-170А и один ТНПТ-1. Кроме того, у командира имеется комбинированный (дневной и активный ночной) бинокулярный перископический прибор ТКН-3Б с увеличением в дневной ветви 4,75-5,0 крат и ночной ветви 4-4,2 крат. Прицел 1ПЗ-3 предназначен для поиска воздушных и наземных целей, слежения за ними и наведения на них оружия. При этом по наземным целям стрельба может производиться с места и с ходу, а по воздушным целям – с места.

Для борьбы с танками и другими сильно бронированными средствами противника предназначен ПТРК 9К111 «Фагот» или 9К113 «Конкурс», который может использоваться в машинном и выносном вариантах. Перевод противотанкового комплекса из машинного варианта в выносной производится силами двух членов экипажа. Общим элементом машинной и выносной пусковых установок является прицел 9Ш119М1.

Важную роль в обеспечении высокой огневой мощи машины играет оружие, используемое стрелками десанта. Это 2 пулемета и 6 автоматов, 2 зенитных комплекса 9К34 (вместо одного из них может укладываться РПГ-7), а также 12 гранат Ф-1. Боеприпасы к пулеметам (4 корбки с лентами по 100 патронов, 6 коробок с лентами по 200 патронов и коробка с 440 патронами) размещены в боевом и десантном отделениях. Для гранатомета РПГ-7 имеется 5 гранат ПГ-7В.

Защита от обычных средств и оружия массового поражения обеспечивается прочностью, жесткостью и герметичностью броневой конструкции – корпуса и башни, а также применением специальных систем, затрудняющих попадание снарядов в машину и снижающих эффективность их воздействия.

Корпус машины сварной, изготовленный из катаных листов броневой стали. Детали корпуса имеют различные толщины и конструктивные углы для обеспечения наилучшей защиты от пуль, малокалиберных снарядов, осколков снарядов и мин, а также прочности и жесткости конструкции. По конфигурации корпуса БМП-1 и БМП-2 близки между собой. Наибольшие отличия имеются в конструкции крыши корпуса, что связано с установкой на ней значительно большей по размерам двухместной башни. Последняя имеет конусообразную форму, сварена из стальных броневых листов. На крыше башни предусмотрены люки командира и оператора, отверстия для установки прицелов 1ПЗ-3 и БПК-1-42, а также опоры пусковой установки ПТУР. На люках, гнездах всех приборов и стыке корпуса и башни (между верхним и нижним погонами шариковой опоры) имеются резиновые уплотнения, обеспечивающие герметизацию внутреннего пространства. На крыше корпуса в десантном отделении и на всех крышках люков с внутренней стороны установлен подбой, который повышает защиту экипажа от проникающей радиации.

Устройство БМП-2: 1 – двигатель; 2 – прибор наблюдения механика-водителя; 3 – прибор наблюдения стрелка-десантника; 4 – пушка 2А42; 5 – башня; 6 – спаренный пулемёт; 7 – кожух прицела; 8 – пусковая установка ПТУР «Конкурс»; 9 – укладка ПТУР в боевом отделении; 10 – антенна; 11 – укрывочный брезент; 12 – спинка сиденья десанта; 13 – шаровые опоры для автоматов; 14 – кормовая дверь; 15 – опорный каток; 16 – магазин для 30-мм снарядов; 17 – укладка ПТУР механика-водителя; 18 – сиденье стрелка-десантника; 19 – сиденье механика-водителя; 20 – направляющее колесо; 21 – крыло-поплавок; 22 – бронекрышки; 23 – дымовые гранатомёты; 24 – фара; 25 – прибор заднего вида

Размещение экипажа в БМП-2.

• — экипаж; • — десант; • — вооружение

Защита экипажа и десанта от радиоактивной пыли, отравляющих веществ и бактериальных средств обеспечивается системой герметизации обитаемых отделений и подачи в них очищенного воздуха, в состав которой входят прибор радиационной и химической разведки (ПРХР), фильтровентиляционная установка, постоянные и закрывающиеся уплотнения, исполнительные механизмы. Система имеет автоматическое включение с ручным дублированием.

На машине установлено противопожарное оборудование двухкратного действия, состоящее из 2 баллонов с огнетушащим составом «Хладон» 114В2, 4 термодатчика в моторно-трансмиссионном отделении, трубопроводов и устройства управления. Имеется также ручной углекислотный огнетушитель ОУ-2.

Система маскировки включает термодымовую аппаратуру многократного действия, обеспечивающую установку непросматриваемой (в видимой части спектра) дымовой завесы шириной 100-150 м, и 6 дымовых гранатометов калибра 81 мм системы 902В «Туча». Последние позволяют с помощью дымовых гранат 3Д6 (массой 2,4 кг) устанавливать дымовые завесы на дальностях 200-300 м. В целом, защитные характеристики БМП-2 такие же, как у БМП-1.

На машине используется 6-цилиндровый 4-тактный бескомпрессорный дизель УТД-20С1 жидкостного охлаждения с непосредственным впрыском. Его мощность 210…221 кВт. Масса сухого двигателя около 700 кг. Общая вместимость топливных баков 460 литров. В зимнее время используется зимнее или арктическое, а летом летнее дизельное топливо. Удельный расход топлива при максимальной мощности составляет 238 г/кВт.ч. В системе смазки применяется масло МТ-16п, МТЗ-10п или М-16ИХП-3. Заправочная вместимость системы 58 л. Удельный расход масла при частоте вращения коленчатого вала 2200 об./мин не более 10,9 г/кВт.ч. Для облегчения пуска в холодное время в системе охлаждения имеется форсуночный подогреватель с жаротрубным котлом, двигатель оборудован бесфорсуночным факельным подогревателем (БФП) впускного воздуха. Основным способом пуска является пуск сжатым воздухом, дополнительным – с помощью электростартера. Предусмотрен клапанный автоматический механизм защиты двигателя от попадания воды. Клапан взводится в исходное положение ручным приводом.

Трансмиссия механическая. Главный фрикцион многодисковый, сухого трения, постоянно замкнутый. Коробка передач простая, с постоянным зацеплением шестерен, с синхронизаторами на второй, третьей, четвертой и пятой передачах. Обеспечивает 5 передач переднего и 1 передачу заднего хода. При включении замедленного диапазона скорости уменьшаются в 1,44 раза. Механизмы поворота планетарные, двухступенчатые. Их тормоза поворота и блокировочные фрикционы многодисковые, работающие в масле с трением сталь по металлокерамике. Остановочные тормоза ленточные, плавающие, двустороннего действия, сухие. Приводы управления: главным фрикционом – гидравлический (при неработающем двигателе – пневматический); переключением передач – механический с гидравлическим сервированием на 2-й, 3-й, 4-й и 5-й передачах; планетарными механизмами поворота – гидравлический со следящим воздействием на фрикционы и тормоза ПМП; остановочными тормозами – гидравлический следящего действия (при неработающем двигателе – пневматический); стояночным тормозом (левый тормоз остановочных тормозов) – механический. Масса коробки передач с главным фрикционом, ПМП, тормозами и гидроприводом около 540 кг. Бортовые редукторы планетарные, одноступенчатые. Применяемое в них масло МТ-8п, ТСЗп-8 или МТ-16п.

Гусеничный движитель с передним расположением ведущих колес. Гусеницы цевочного зацепления с резинометаллическими шарнирами. Ширина гусеницы 300 мм, масса 625 кг (каждая). Ведущие колеса сварно-литые со съемными зубчатыми венцами. Направляющие колеса сварно-литые, установлены в кормовой части корпуса машины на кривошипах механизма натяжения гусениц. Опорные и поддерживающие катки сварные с обрезиненными ободами. Масса опорного катка 41 кг. Для смазки опорных катков используется Литол-24, поддерживающих катков – масло МТ-16п.

Подвеска независимая, торсионная с гидравлическими телескопическими амортизаторами двустороннего действия на первых, вторых и шестых узлах подвески. На 2-х и 4-х узлах установлены резиновые, а на 1-х и 6-х – пружинные упоры (ограничители хода катков).

БМП-2 принимали активное участие в боевых действиях в Чечне и некоторых других регионах на пост-советском пространстве, а также в Афганистане, Сирии, африканских странах.

Боевые машины пехоты БМП-2 Российской армии в Чечне, 2000 г.
БМП-2 на занятиях 4-й отдельной танковой бригады ЗВО. Полигон «Головеньки» под Наро-Фоминском, 29 марта 2012 г.
